PI膜材料特性與切割要求
聚酰亞胺薄膜，又稱PI膜或Kapton薄膜，是一種黃色透明的高性能聚合物材料。它由二酐和二胺經(jīng)兩步法合成聚酰胺酸，再通過熱或化學(xué)亞胺化制得，相對密度約1.39-1.45，長期使用溫度可達(dá)-269℃至260℃，短時(shí)可耐400℃高溫。拉伸強(qiáng)度可達(dá)200MPa，介電強(qiáng)度100-300kV/mm，同時(shí)兼具優(yōu)良的耐輻射性和耐化學(xué)腐蝕性能。
目前市場上PI膜的厚度規(guī)格涵蓋4μm至200μm以上，常見規(guī)格包括0.033mm、0.038mm、0.05mm等。不同厚度和應(yīng)用場景對切割工藝的要求差異顯著——超薄PI膜（＜25μm）易褶皺撕裂，厚膜（＞125μm）則面臨分層和變形風(fēng)險(xiǎn)。切割質(zhì)量直接決定終端產(chǎn)品的電氣絕緣性、結(jié)構(gòu)完整性和使用壽命，因此選擇合適的切割工藝尤為關(guān)鍵。
PI膜切割的四大核心痛點(diǎn)
痛點(diǎn)一：邊緣碳化與熱損傷。PI膜作為高分子材料，對熱敏感。傳統(tǒng)激光加工時(shí)，瞬時(shí)高溫超過400℃易導(dǎo)致材料邊緣碳化，透光率從90%驟降至70%以下，嚴(yán)重影響光學(xué)器件性能。碳化區(qū)域的絕緣電阻下降還可能引發(fā)短路隱患。
痛點(diǎn)二：毛刺與分層缺陷。傳統(tǒng)機(jī)械模切依賴刀具物理沖切，在加工PI膜時(shí)極易產(chǎn)生切口毛邊，需二次修整；對于厚度超過125μm的薄膜，還容易出現(xiàn)分層和變形現(xiàn)象。在超薄PI膜加工中，毛刺率普遍超過15%，嚴(yán)重影響良品率。
痛點(diǎn)三：超薄加工的褶皺難題。厚度小于25μm的PI膜表面張力僅為普通薄膜的1/3，傳統(tǒng)切割方式產(chǎn)生的機(jī)械應(yīng)力會(huì)直接導(dǎo)致膜面波浪形褶皺，加工難度呈指數(shù)級(jí)上升。
痛點(diǎn)四：模具成本與生產(chǎn)靈活性。傳統(tǒng)模切工藝依賴鋼制模具，單套模具成本可達(dá)5萬元以上，加工復(fù)雜圖形時(shí)需頻繁換模（單次換模耗時(shí)超過2小時(shí)），且模具無法二次回收利用，在小批量多品種生產(chǎn)中成本較高。
PI膜切割主流技術(shù)對比
（一）傳統(tǒng)機(jī)械模切
作為最早應(yīng)用于PI膜加工的方法，機(jī)械模切使用鋼制模具在機(jī)械壓力下完成沖切。設(shè)備投資較低、操作直觀，但切口邊緣易產(chǎn)生毛刺和分層，切口寬度通常限制在0.3mm以上，加工精度約為±100μm。模具磨損快（加工高硬度PI膜時(shí)刀具壽命不足10萬次），僅適合精度要求不高的中大批量生產(chǎn)。
（二）激光切割
激光波長10.6μm，通過熱效應(yīng)實(shí)現(xiàn)材料汽化，適用于50-200μm較厚PI膜的快速切割，加工速度可達(dá)20-50mm/s。但熱影響區(qū)（HAZ）較大，可達(dá)50μm以上，易造成邊緣碳化，影響材料的絕緣性能和光學(xué)品質(zhì)。在電子級(jí)PI膜精密加工中，激光的熱損傷問題限制了其應(yīng)用范圍。

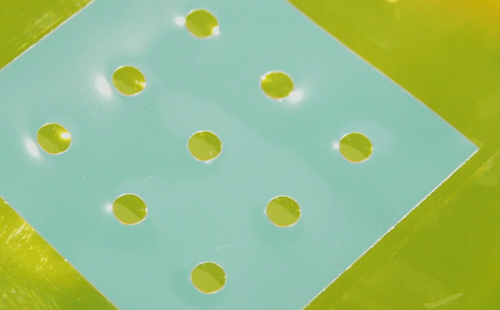

（三）數(shù)控刀片切割機(jī)
相較于激光設(shè)備和傳統(tǒng)模切，數(shù)控刀片切割機(jī)在以下四個(gè)方面展現(xiàn)出不可替代的價(jià)值：
零熱影響，保障材料原生性能。PI膜在激光加工中，仍存在微米級(jí)熱影響區(qū)。而數(shù)控刀片切割完全依靠機(jī)械剪切力，加工區(qū)溫度始終維持在室溫水平，切口邊緣無任何碳化、熔邊或熱應(yīng)力變形。對于對電氣絕緣性能有嚴(yán)苛要求的PI絕緣片、變壓器隔膜等產(chǎn)品，刀片切割是唯一能夠100%保留材料原始介電強(qiáng)度和耐壓等級(jí)的加工方式。
無模具成本，快速響應(yīng)市場需求。傳統(tǒng)模切需單獨(dú)開模，模具費(fèi)用動(dòng)輒數(shù)萬元，交貨周期長達(dá)1-2周。數(shù)控刀片切割機(jī)僅需導(dǎo)入DXF/CAD格式的二維圖紙，5分鐘內(nèi)即可完成圖形識(shí)別與路徑生成，最快可實(shí)現(xiàn)“上午接單、下午出貨”的極速打樣能力。對于多品種、小批量、迭代頻繁的電子產(chǎn)品配套PI件加工，刀片切割機(jī)的柔性制造優(yōu)勢無可匹敵。
操作門檻低，安全性高。數(shù)控刀片切割機(jī)無需激光安全防護(hù)等級(jí)認(rèn)證，操作界面通常為觸摸屏+圖形化引導(dǎo)，普通工人經(jīng)半天培訓(xùn)即可獨(dú)立上崗。設(shè)備無高壓、高功率激光源，不存在激光輻射和反射傷害風(fēng)險(xiǎn)，車間部署靈活，尤其適合中小企業(yè)及打樣中心使用。
綜上所述，PI膜作為一種兼具耐高溫、絕緣性強(qiáng)和穩(wěn)定性高的高性能材料，其切割工藝的選擇直接關(guān)系到產(chǎn)品品質(zhì)與生產(chǎn)效率。從傳統(tǒng)機(jī)械模切到CO?激光切割，再到數(shù)控刀片切割機(jī)，各種工藝各有優(yōu)劣，但在當(dāng)前多品種、小批量、高精度的市場需求下，數(shù)控刀片切割機(jī)憑借零熱影響、高精度、無模具成本及操作便捷等優(yōu)勢，正逐步成為PI膜加工領(lǐng)域的主流選擇。未來，隨著電子制造行業(yè)對材料性能要求的不斷提升，更加高效、柔性且穩(wěn)定的切割解決方案，將成為企業(yè)提升競爭力的關(guān)鍵所在。
奧鐳數(shù)控專業(yè)生產(chǎn)pi膜數(shù)控刀片切割機(jī)，如果你正在找一款pi膜切割機(jī)，歡迎咨詢：15550487000！
